Hệ Thống Lái Ô Tô: Cấu Tạo, Nguyên Lý Và Các Lỗi Thường Gặp

Hệ thống lái ô tô là bộ phận trọng yếu quyết định khả năng điều hướng, ổn định và an toàn khi vận hành. Chỉ với một vòng xoay vô-lăng, toàn bộ hướng di chuyển của xe thay đổi theo ý người lái. Đằng sau thao tác tưởng như đơn giản ấy là mạng lưới cơ cấu chính xác gồm thước lái, trục, rô-tuyn, cảm biến, bơm trợ lực… Hoạt động kém ở bất kỳ vị trí nào cũng có thể gây lắc lái, nặng vô-lăng hoặc nguy cơ tai nạn nghiêm trọng.

Bài viết này Z-garage sẽ phân tích chuyên sâu khái niệm, cấu tạo, nguyên lý vận hành, các lỗi thường gặp và thời điểm cần sửa chữa hệ thống lái trên xe ô tô, giúp chủ xe và kỹ thuật viên có góc nhìn đầy đủ để kiểm soát tình trạng xe chính xác.

Hệ thống lái ô tô là gì?

Hệ thống lái ô tô là tập hợp các chi tiết cơ khí và điện tử cho phép người lái thay đổi hướng chuyển động của xe. Nó không chỉ định hướng mà còn giữ ổn định thân xe, đảm bảo cảm giác lái chính xác và an toàn trong mọi tình huống vận hành.

Khái niệm và vai trò của hệ thống lái

Hệ thống lái đóng vai trò truyền lực và mô-men từ vô-lăng đến bánh xe dẫn hướng. Tùy cấu trúc và công nghệ trợ lực, cảm giác lái và độ chính xác điều khiển sẽ khác nhau (tham khảo).

Phân loại hệ thống lái cơ bản

Phân loại hệ thống thước lái dựa theo công nghệ trợ lực được áp dụng cho các dòng xe đời nay (không tính các loại thước lái hoàn toàn bằng cơ).

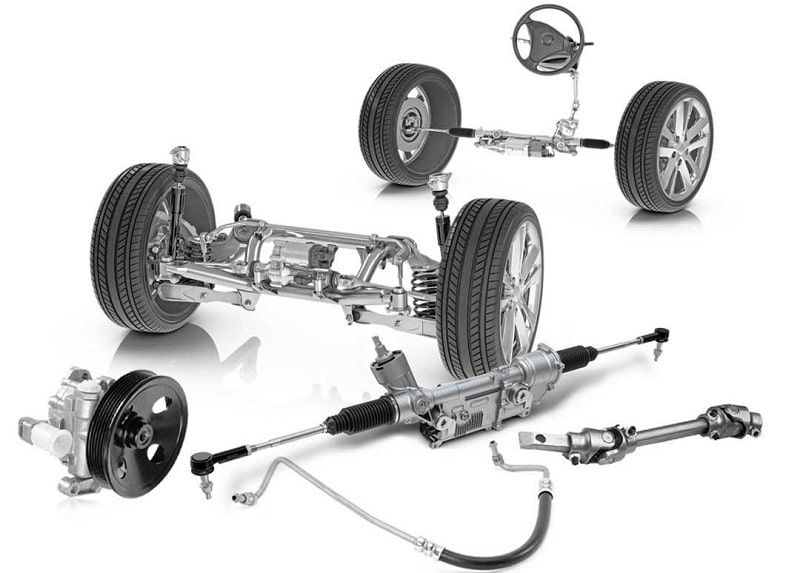

Cấu tạo hệ thống lái xe ô tô

Cấu tạo hệ thống lái ô tô bao gồm các thành phần cơ khí và điện – điện tử phối hợp để truyền chuyển động chính xác từ vô lăng đến bánh xe dẫn hướng.

Các bộ phận chính

Một hệ thống lái điển hình có các chi tiết sau:

• Thước lái: dạng thanh răng – bánh răng (rack & pinion) phổ biến trên xe con, hoặc bi tuần hoàn (recirculating ball) trên xe SUV/tải.
• Bơm trợ lực lái: thường là bơm cánh gạt, áp suất làm việc 80–120 bar.
• Dầu trợ lực: loại ATF Dexron II/III hoặc CHF 11S/202 tùy xe; EPS không dùng dầu.
• Trục lái, rotuyn, khớp nối: liên kết chuyển động giữa vô-lăng và thước lái.

So sánh EPS và HPS

Khác biệt giữa hệ thống lái ô tô có trợ lực điện (EPS) và thủy lực (HPS) thể hiện ở cơ cấu tạo lực hỗ trợ và cảm giác lái.

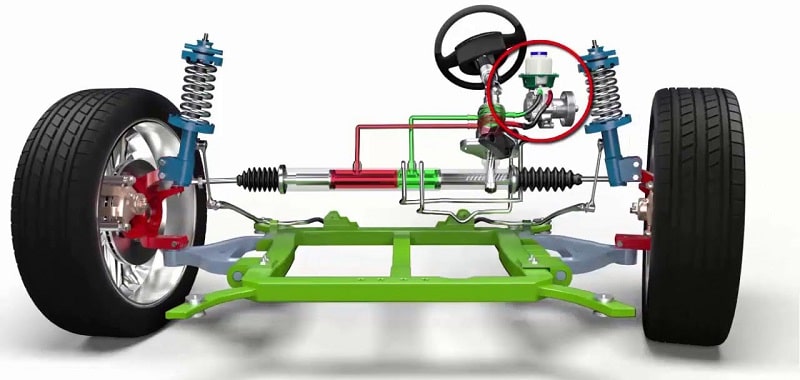

Nguyên lý hoạt động của hệ thống lái ô tô

Hệ thống lái có nhiệm vụ truyền và khuếch đại lực từ vô-lăng đến bánh xe dẫn hướng thông qua trục lái, cơ cấu lái và rotuyn. Khi người lái xoay vô-lăng, mô-men xoắn được truyền xuống hệ thống cơ khí, biến đổi thành chuyển động quay và sau đó là chuyển động tịnh tiến để thay đổi hướng bánh xe.

Bộ trợ lực lái – gồm loại thủy lực (HPS) hoặc điện (EPS) – đóng vai trò giảm mô-men xoay cần thiết, giúp thao tác đánh lái trở nên nhẹ nhàng, chính xác và an toàn hơn.

Chu trình truyền lực cơ bản

Khi tài xế xoay vô-lăng, lực tác động được truyền qua trục lái đến cơ cấu bánh răng. Tại đây, bánh răng ăn khớp với thanh răng, chuyển đổi chuyển động quay của vô-lăng thành chuyển động tịnh tiến của thanh răng.

Thanh răng tiếp tục đẩy hoặc kéo rô-tuyn lái, khiến hai bánh xe dẫn hướng đồng thời thay đổi góc quay tương ứng với góc đánh lái của vô-lăng.

Đây là chu trình truyền lực cơ học cơ bản, là nền tảng cho mọi hệ thống lái ô tô, dù có hay không có trợ lực.

Nguyên lý trợ lực

Đối với hệ thống trợ lực thủy lực (HPS), bơm dầu tạo ra áp suất cao, đưa dầu đến thước lái để hỗ trợ người lái khi đánh vô-lăng, làm giảm đáng kể lực cần thiết trong thao tác.

Còn ở hệ thống trợ lực điện (EPS), các cảm biến mô-men và góc lái sẽ liên tục gửi tín hiệu về ECU. Bộ điều khiển này tính toán và điều chỉnh motor điện tạo ra lực hỗ trợ phù hợp với tốc độ di chuyển của xe và góc đánh lái, nhờ đó duy trì cảm giác lái ổn định và phản hồi chính xác.

Chu trình tuần hoàn dầu trong hệ thống HPS

Hệ thống lái trợ lực thủy lực hoạt động theo nguyên lý tuần hoàn khép kín, trong đó dầu được bơm từ bơm trợ lực đến thước lái, sau đó trở về bình chứa và tiếp tục quay lại bơm để tái sử dụng.

Khi áp suất trong đường ống vượt ngưỡng cho phép, van relief sẽ mở để xả bớt áp, giúp bảo vệ các chi tiết khỏi quá tải. Tuy nhiên, nếu van bị kẹt hoặc dây curoa dẫn động trượt, áp suất trong hệ thống lái ô tô sẽ thay đổi thất thường, có thể gây ra tiếng rít hoặc làm cho vô-lăng trở nên nặng, giật khi đánh lái.

Các lỗi thường gặp ở hệ thống lái trên xe ô tô

Những hư hỏng trong hệ thống lái có thể được phân theo nhóm biểu hiện để dễ chẩn đoán.

Nhóm vô-lăng nặng, khó xoay

Hiện tượng này thường liên quan đến áp suất trợ lực không đủ hoặc hệ thống điện EPS gặp trục trặc.

Nhóm lệch lái, lắc rơ

Các khớp liên kết mòn hoặc rơ lỏng sẽ làm hệ thống lái ô tô mất ổn định khi vận hành tốc độ cao.

Nhóm tiếng kêu bất thường & cảnh báo

Các tiếng rít, lạch cạch hay đèn cảnh báo EPS là dấu hiệu rõ ràng cần kiểm tra hệ thống lái ô tô ngay.

Khi nào cần kiểm tra, sửa chữa hệ thống lái?

Hệ thống lái ô tô cần được kiểm tra định kỳ để đảm bảo độ chính xác và an toàn khi vận hành. Việc bảo dưỡng đúng thời điểm giúp phát hiện sớm các hư hỏng như vô-lăng nặng, lệch lái, tiếng rít hay lỗi trợ lực điện EPS.

• Theo dấu hiệu thực tế
• Vô-lăng nặng, trả lái chậm.
• Lái lệch, xe bị lắc khi tăng tốc.
• Tiếng rít, hú, lạch cạch khi xoay lái.
• Đèn cảnh báo EPS sáng.
• Theo mốc bảo dưỡng
• Mỗi 40.000 – 50.000 km: kiểm tra dầu trợ lực, rotuyn, khớp nối, cao su.
• Hệ thống EPS: định kỳ reset cảm biến góc lái bằng thiết bị chẩn đoán chuyên dụng.

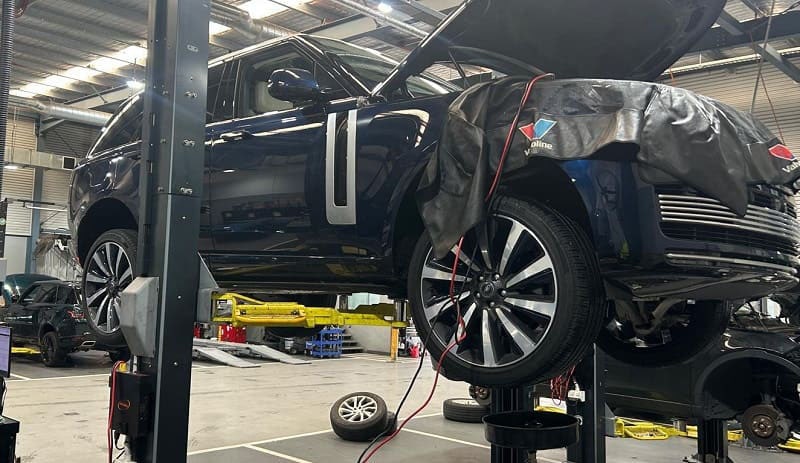

Dịch vụ kiểm tra sửa chữa hệ thống lái tại Z-Garage

Hệ thống lái là một trong những cụm quan trọng nhất, ảnh hưởng trực tiếp đến độ an toàn và cảm giác vận hành của xe. Tại Z-Garage, chúng tôi chuyên tiếp nhận và xử lý toàn bộ sự cố hệ thống lái ô tô từ các lỗi cơ bản đến các trường hợp phức tạp, bao gồm cả phục hồi, lập trình thước lái EPS bằng thiết bị chuyên dụng chính hãng.

Năng lực kỹ thuật

• Sở hữu thiết bị chẩn đoán chuyên hãng đa năng, có khả năng kiểm tra, test tải và hiệu chỉnh nhanh chóng, chính xác.
• Trang bị máy chuyên dụng kiểm tra, lập trình ECU thước lái EPS, đảm bảo đạt chuẩn nhà sản xuất.
• Quy trình khép kín: kiểm tra – tháo lắp – phục hồi – test áp lực – lập trình – bàn giao, đảm bảo độ ổn định cao nhất sau sửa chữa.

Cam kết dịch vụ

• Báo giá minh bạch, không phát sinh chi phí ngoài dự kiến.
• Sử dụng phụ tùng chính hãng hoặc OEM chất lượng cao.
• Bảo hành đầy đủ, hỗ trợ kỹ thuật sau sửa chữa để khách hàng an tâm tuyệt đối khi vận hành xe.

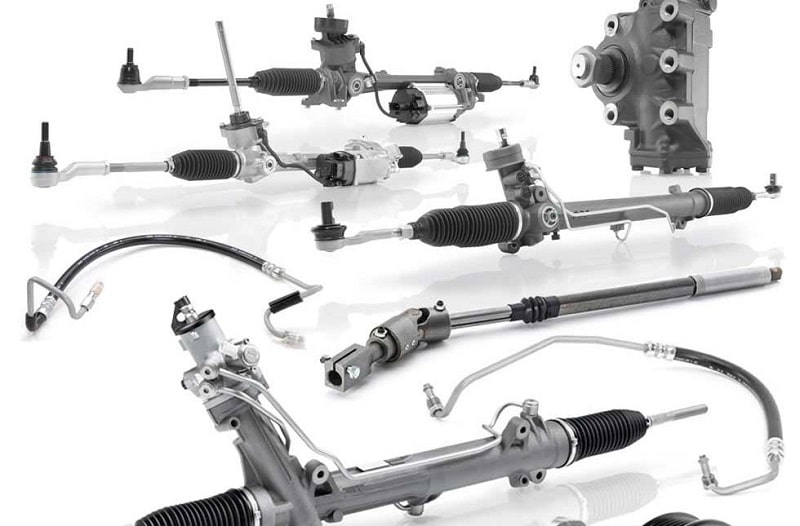

Các hạng mục sửa chữa hệ thống lái tại Z-Garage

Z-Garage cung cấp giải pháp toàn diện cho hệ thống lái ô tô, bao gồm:

1. Bảo dưỡng, phục hồi và thay thế thước lái ô tô: Bảo dưỡng thước lái, xử lý triệt để hiện tượng rơ, lắc, xì dầu, tiếng kêu hoặc nặng lái. Áp dụng cho cả thước lái thủy lực, điện EPS và điện – thủy lực EHPS. Quy trình phục hồi sửa chữa thước lái đạt chuẩn xưởng hãng, kiểm tra kỹ từng chi tiết phớt, bạc, thanh răng và mô-tơ trợ lực.
2. Sửa chữa bơm trợ lực lái – xử lý rò rỉ dầu: Tháo bơm, vệ sinh khoang dầu, thay phớt – bạc, kiểm tra độ nén áp lực. Đảm bảo hệ thống vận hành êm, không hú rít, không rò rỉ dầu.
3. Lập trình – đồng bộ hệ thống lái điện EPS: Sử dụng máy chuyên dụng để reset, coding lại mô-đun EPS, đồng bộ cảm biến mô-men xoắn và trục lái, đảm bảo vô-lăng hoạt động chuẩn xác như ban đầu.
4. Thay dầu trợ lực lái – vệ sinh hệ thống tuần hoàn: Dùng dung dịch chuyên dụng để xả cặn, loại bỏ hoàn toàn dầu cũ và tạp chất trong ống dẫn. Giúp kéo dài tuổi thọ bơm trợ lực lái, thước lái và ổn định cảm giác đánh lái.
5. Kiểm tra – cân chỉnh rô-tuyn, trục lái, khớp cầu: Phát hiện sớm độ rơ, mòn, sai lệch góc lái. Điều chỉnh theo tiêu chuẩn cân bằng động, mang lại cảm giác lái ổn định, chính xác hơn khi vào cua hoặc chạy tốc độ cao.
6. Chẩn đoán lỗi đèn báo EPS – ECU trợ lực điện: Đọc và xóa mã lỗi hệ thống lái bằng máy chuyên dụng, phân tích nguyên nhân lỗi mô-đun hoặc cảm biến, xử lý tận gốc thay vì tạm thời.

Liên hệ Z-Garage – Kiểm tra hệ thống lái chuyên sâu hoàn toàn miễn phí

Đừng bỏ qua các dấu hiệu bất thường của hệ thống lái. Việc xử lý sớm sẽ tiết kiệm đáng kể chi phí và đảm bảo an toàn tuyệt đối khi vận hành. Gọi ngay Hotline Z-Garage Hà Nội để được kiểm tra miễn phí 25 hạng mục, tư vấn chi tiết và báo giá rõ ràng từ đội ngũ kỹ thuật chuyên sâu.

Giải đáp nhanh về hệ thống lái ô tô

1. Hệ thống lái gồm những bộ phận nào? Thước lái, trục lái, rotuyn, bơm hoặc motor trợ lực, cảm biến.
2. Bao lâu nên thay dầu trợ lực lái? Khoảng 40.000 km hoặc 2 năm, tùy điều kiện vận hành.
3. Vì sao vô-lăng bị hú khi đánh lái? Thường do bơm yếu, dây curoa trượt hoặc van relief lỗi.
4. EPS báo lỗi có nguy hiểm không? Có. Khi ngắt trợ lực, vô-lăng trở nên nặng đột ngột, dễ gây mất lái.
5. Có nên phục hồi thước lái cũ không? Có thể, nhưng phải thực hiện tại xưởng để kiểm tra chi tiết đảm bảo độ chính xác.
